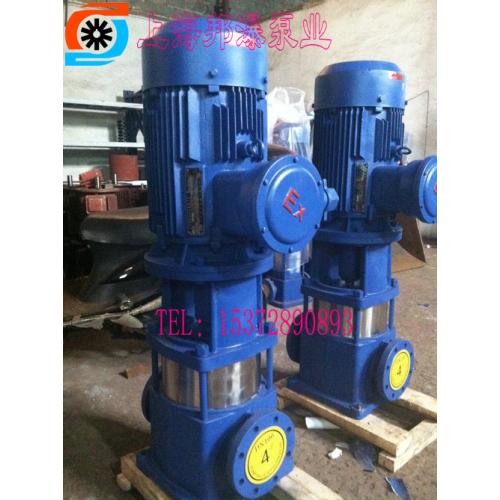

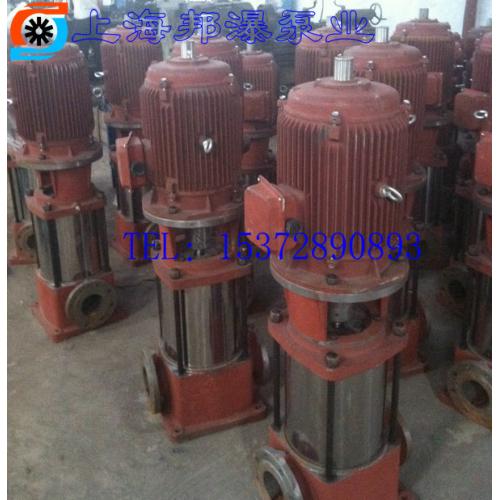

GDL立式多級泵詳細信息：
立式多級泵適用于高壓運行系統中輸送清水或物理化學性質的液體，如高層建筑給水、鍋爐給水、消防系統等輸送或管道增壓之用。
GDLF型立式多級泵采用整體不銹鋼(ZG1Cr18Ni9Ti)材質制造，適用于化工、食品、釀造、制藥、紡織等行業。根據用戶的要求可定制不銹鋼306或316L材質。
GDL立式多級泵工作條件
a) 本型多級泵可輸送清水或物理化學性質類似于清水的液體；
b) 溫度范圍：-15℃~+120℃；
c) 工作壓力：***大壓力2.5MPa，即系統壓力=入口壓力+閉閥工作時壓力<2.5MPa；
d) 周圍環境的溫度應低于40℃，相對濕度不超過95%；
e) 輸送含腐蝕性介質及熱液體時，請于訂貨時提出，以便采用特殊材質滿足使用要求。
多級泵與單級泵的***大區別在于多級泵有多個葉輪，泵之所以能夠輸送液體是因為葉輪在高速旋轉時所產生的離心力使葉輪上下之間差生壓力差，葉輪上方產生正壓葉輪底部產生負壓，因此泵在運行時產生的負壓能夠源源不斷的將水吸入泵體并通過離心力將讓水經過葉輪流道甩出形成正壓，由于單級泵只有一個葉輪，所以局限于能效問題所以單級泵***大揚程只能做到150左右，因為如果再做大，不但泵體、葉輪及其組件尺寸需要加大，電機功率同樣需要增加，因此占地面積和價格也會相應增加更多，所以***初的解決方案是用幾臺單級泵串聯來解決高揚程輸送問題，但是隨著水泵行業的發展，這種既占地方又浪費空間并且費用不斷增加的方案已經被歷史淘汰，基于以上原因多級泵被開發出來并受到了廣大用戶的一致好評，由于多級泵是多個葉輪同時工作，所以多級泵的壓力是由各個葉輪之間逐級遞增，也就是說每一個葉輪相當于一臺單級泵，而壓力也就是它的揚程也是由每一個葉輪的單級揚程相加而來，因此多級泵在使用更高效節能，同樣的功率的情況下，多級泵所輸出的壓力要比單級泵壓力高得多，多級泵的揚程目前已經可以達到數百上千米。
GDL立式多級泵型號意義：
GDL立式多級離心泵性能參數表：
|
型號
|
流量m3/h
|
揚程m
|
吸程m
|
電機功率kw
|
|
25GDL2-12×3
|
2
|
36
|
7.5
|
1.1
|
|
25GDL2-12×4
|
48
|
1.1
|
|
25GDL2-12×5
|
60
|
1.5
|
|
25GDL2-12×6
|
72
|
1.5
|
|
25GDL2-12×7
|
84
|
2.2
|
|
25GDL2-12×8
|
96
|
2.2
|
|
25GDL2-12×9
|
108
|
2.2
|
|
25GDL2-12×10
|
120
|
3
|
|
25GDL2-12×11
|
132
|
3
|
|
25GDL2-12×12
|
144
|
3
|
|
25GDL4-11×3
|
4
|
33
|
1.1
|
|
25GDL4-11×4
|
44
|
1.5
|
|
25GDL4-11×5
|
55
|
2.2
|
|
25GDL4-11×6
|
66
|
2.2
|
|
25GDL4-11×7
|
77
|
3
|
|
25GDL4-11×8
|
88
|
3
|
|
25GDL4-11×9
|
99
|
3
|
|
25GDL4-11×10
|
110
|
4
|
|
25GDL4-11×11
|
121
|
4
|
|
25GDL4-11×12
|
132
|
4
|
|
25GDL4-11×13
|
143
|
4
|
|
40GDL6-12×3
|
6
|
36
|
1.5
|
|
40GDL6-12×4
|
48
|
2.2
|
|
40GDL6-12×5
|
60
|
2.2
|
|
40GDL6-12×6
|
72
|
3
|
|
40GDL6-12×7
|
84
|
3
|
|
40GDL6-12×8
|
96
|
4
|
|
40GDL6-12×9
|
108
|
4
|
|
40GDL6-12×10
|
120
|
4
|
|
40GDL6-12×11
|
132
|
5.5
|
|
40GDL6-12×12
|
144
|
5.5
|
|
50GDL12-15×2
|
12
|
30
|
7
|
2.2
|
|
50GDL12-15×3
|
45
|
3
|
|
50GDL12-15×4
|
60
|
4
|
|
50GDL12-15×5
|
75
|
5.5
|
|
50GDL12-15×6
|
90
|
5.5
|
|
50GDL12-15×7
|
105
|
7.5
|
|
50GDL12-15×8
|
120
|
75
|
|
50GDL12-15×9
|
135
|
11
|
|
50GDL12-15×10
|
150
|
11
|
|
50GDL18-15×3
|
18
|
45
|
4
|
|
50GDL18-15×4
|
60
|
5.5
|
|
50GDL18-15×5
|
75
|
7.5
|
|
50GDL18-15×6
|
90
|
7.5
|
|
50GDL18-15×7
|
105
|
11
|
|
50GDL18-15×8
|
120
|
11
|
|
50GDL18-15×9
|
135
|
15
|
|
50GDL18-15×10
|
150
|
15
|
|
65GDL24-12×2
|
24
|
24
|
6
|
3
|
|
65GDL24-12×3
|
36
|
4
|
|
65GDL24-12×4
|
48
|
5.5
|
|
65GDL24-12×5
|
60
|
7.5
|
|
65GDL24-12×6
|
72
|
7.5
|
|
6S5GDL24-12×7
|
84
|
11
|
|
65GDL24-12×8
|
96
|
11
|
|
65GDL24-12×9
|
108
|
15
|
|
65GDL24-12×10
|
120
|
15
|
|
80GDL36-12×2
|
36
|
24
|
5.5
|
4
|
|
80GDL36-12×3
|
36
|
5.5
|
|
80GDL36-12×4
|
48
|
7.5
|
|
80GDL36-12×5
|
60
|
11
|
|
80GDL36-12×6
|
72
|
11
|
|
80GDL36-12×7
|
84
|
15
|
|
80GDL36-12×8
|
96
|
15
|
|
80GDL36-12×9
|
108
|
18.5
|
|
80GDL36-12×10
|
120
|
18.5
|
|
80GDL54-14×2
|
54
|
28
|
5
|
7.5
|
|
80GDL54-14×3
|
42
|
11
|
|
80GDL54-14×4
|
56
|
15
|
|
80GDL54-14×5
|
70
|
18.5
|
|
80GDL54-14×6
|
84
|
18.5
|
|
80GDL54-14×7
|
98
|
22
|
|
100GDL72-14×2
|
72
|
28
|
4.5
|
11
|
|
100GDL72-14×3
|
42
|
15
|
|
100GDL72-14×4
|
56
|
18.5
|
|
100GDL72-14×5
|
70
|
22
|
|
100GDL72-14×6
|
84
|
30
|
|
100GDL72-14×7
|
98
|
30
|
GDL多級泵故障原因及排除方法：
故障現象：功率過大
可能產生的原因：
a.超過額定流量使用
b.吸程過高
c.泵軸承磨損
排除方法：
a.調節流量，關小出口閥門
b.降低
c.更換軸承
