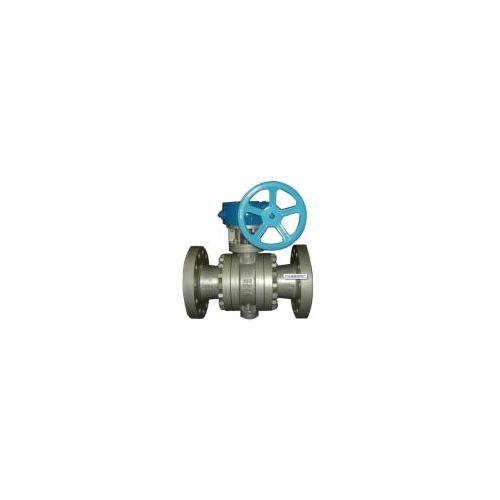

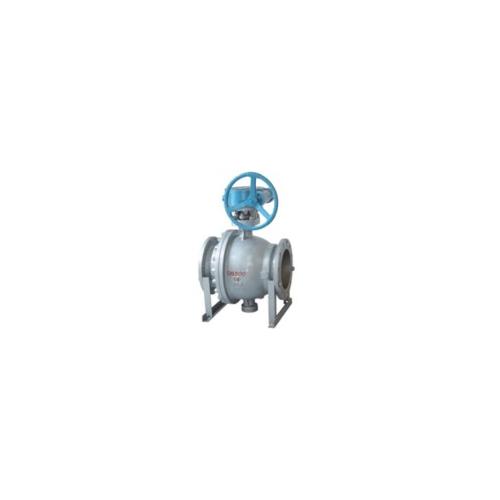

鑄鋼固定球閥┃
鑄鋼固定球閥主要設計參數:法蘭鑄鋼固定球閥。鑄鋼固定球閥用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。鑄鋼固定球閥具有全通徑和縮徑兩種結構形式。用于輸送粘性、易結渣介質管道上的鍛鋼球閥應使用全通徑的，方便定期的刮蠟吹掃器通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑球閥，因其重量比全通徑的球閥輕30%左右，有利于減輕管道負荷，降低成本。鍛鋼固定球閥的驅動方式為手動、蝸輪傳動、氣動、電動或液動。
鑄鋼固定球閥相關型號Q47F、Q347F。
鑄鋼固定球閥口徑范圍:DN15≈DN500。
鑄鋼固定球閥壓力范圍:PN10-PN320
鑄鋼固定球閥溫度范圍:－20℃≈250℃ －40℃≈500℃。
鑄鋼固定球閥傳動方式:手動、蝸輪傳動、氣動、電動。
閥體材質:鑄鐵、鑄鋼、不銹鋼、鉻鉬、煅鋼、黃銅。
產品特點
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關 位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所
主要零件材料及性能
|
閥體
|
閥桿
|
閥球
|
密封面
|
墊片
|
填料
|
工作溫度
|
適用介質
|
|
WCB
|
1Cr13
|
1Cr13
|
1Cr13
司太立合金
本體材料
|
柔性石墨
不銹鋼加柔性石墨
08軟鋼
F304 F316
|
柔性石墨
編結石墨
|
-29-425℃
|
水、蒸汽、油品
|
|
WC6
|
15CrMo
|
15CrMo
|
-29-425℃
|
|
WC9
|
25Cr2MoV
|
25Cr2MoV
|
|
LCB
|
304
|
304
|
-46-354℃
|
|
CF8
|
304
|
304
|
96-600℃
|
部分酸、堿
|
|
CF3
|
304L
|
304L
|
|
CF8M
|
316
|
316
|
|
CF3M
|
316L
|
316L
|
主要連接尺寸及重量
Class 150Lb
|
公稱通經DN
|
NPS
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
d1
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
|
L
|
RF
|
178
|
203
|
229
|
394
|
457
|
533
|
610
|
686
|
762
|
864
|
914
|
|
BW
|
216
|
283
|
305
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
|
H1
|
100
|
110
|
130
|
175
|
210
|
274
|
305
|
340
|
395
|
440
|
470
|
|
H
|
165
|
90
|
200
|
270
|
300
|
380
|
420
|
450
|
530
|
560
|
605
|
|
W
|
400
|
700
|
850
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
|
E
|
-
|
-
|
-
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
|
F
|
-
|
-
|
-
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
|
WT(KG)
|
24
|
50
|
75
|
195
|
280
|
440
|
570
|
800
|
1480
|
2350
|
2400
|
Class 300Lb
|
公稱通經DN
|
NPS
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
d1
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
|
L
|
RF
|
178
|
203
|
229
|
394
|
457
|
533
|
610
|
686
|
762
|
864
|
914
|
|
BW
|
216
|
283
|
305
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
|
H1
|
100
|
110
|
130
|
175
|
210
|
274
|
305
|
340
|
395
|
440
|
470
|
|
H
|
165
|
90
|
200
|
270
|
300
|
380
|
420
|
450
|
530
|
560
|
605
|
|
W
|
400
|
700
|
850
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
|
E
|
-
|
-
|
-
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
|
F
|
-
|
-
|
-
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
|
WT(KG)
|
30
|
58
|
95
|
210
|
318
|
440
|
575
|
800
|
1840
|
2700
|
2890
|
Class 400Lb
|
公稱通經DN
|
NPS
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
d1
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
|
L
|
RF
|
292
|
359
|
406
|
495
|
597
|
673
|
762
|
826
|
902
|
978
|
1054
|
|
BW
|
295
|
356
|
410
|
498
|
600
|
676
|
765
|
829
|
905
|
978
|
1060
|
|
H1
|
110
|
120
|
140
|
185
|
220
|
70
|
310
|
345
|
410
|
440
|
480
|
|
H
|
180
|
200
|
210
|
290
|
320
|
380
|
430
|
450
|
550
|
580
|
630
|
|
W
|
400
|
700
|
850
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
|
E
|
-
|
-
|
-
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
|
F
|
-
|
-
|
-
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
|
WT(KG)
|
41
|
72
|
108
|
232
|
345
|
480
|
630
|
870
|
1950
|
2800
|
3250
|
Class 600Lb
|
公稱通經DN
|
NPS
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
d1
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
|
L
|
RF
|
292
|
359
|
432
|
559
|
660
|
673
|
838
|
889
|
991
|
1092
|
1194
|
|
BW
|
295
|
356
|
435
|
562
|
664
|
676
|
841
|
892
|
994
|
1095
|
1200
|
|
RTJ
|
292
|
356
|
432
|
559
|
660
|
270
|
838
|
889
|
991
|
1092
|
1194
|
|
H1
|
110
|
120
|
140
|
185
|
220
|
380
|
310
|
345
|
410
|
440
|
480
|
|
H
|
180
|
200
|
210
|
290
|
320
|
600
|
430
|
450
|
550
|
580
|
630
|
|
W
|
400
|
850
|
1000
|
600
|
600
|
116
|
800
|
800
|
800
|
800
|
800
|
|
E
|
-
|
-
|
-
|
116
|
115
|
350
|
171
|
171
|
150
|
83
|
123
|
|
F
|
-
|
-
|
-
|
350
|
350
|
480
|
420
|
420
|
580
|
650
|
735
|
|
WT(KG)
|
32
|
64
|
120
|
260
|
500
|
700
|
1098
|
1520
|
2300
|
3250
|
3780
|
Class 900Lb
|
公稱通經DN
|
NPS
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
d1
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
324
|
375
|
425
|
473
|
|
L
|
RF-BW
|
368
|
381
|
457
|
610
|
737
|
838
|
965
|
1029
|
1130
|
1219
|
1334
|
|
RTJ
|
371
|
384
|
460
|
613
|
740
|
841
|
968
|
1038
|
1140
|
1219
|
1334
|
|
H1
|
135
|
158
|
190
|
200
|
250
|
285
|
350
|
400
|
480
|
530
|
580
|
|
H
|
190
|
200
|
230
|
300
|
375
|
420
|
460
|
530
|
600
|
640
|
700
|
|
W
|
600
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
E
|
116
|
116
|
116
|
171
|
171
|
83
|
83
|
123
|
123
|
180
|
180
|
|
F
|
350
|
350
|
350
|
420
|
420
|
650
|
650
|
735
|
735
|
735
|
735
|
|
WT(KG)
|
50
|
80
|
170
|
390
|
640
|
970
|
1550
|
2150
|
3320
|
4520
|
5320
|
Class 1500Lb
|
公稱通經DN
|
NPS
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
20"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
d1
|
51
|
76
|
102
|
146
|
194
|
241
|
289
|
318
|
362
|
440
|
|
L
|
RF-BW
|
368
|
470
|
546
|
705
|
832
|
991
|
1130
|
1257
|
1384
|
1664
|
|
RTJ
|
371
|
473
|
549
|
711
|
841
|
1000
|
1146
|
1276
|
1407
|
1686
|
|
H1
|
140
|
160
|
200
|
210
|
260
|
300
|
365
|
420
|
500
|
600
|
|
H
|
200
|
220
|
250
|
320
|
400
|
450
|
490
|
560
|
640
|
790
|
|
W
|
600
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
|
E
|
116
|
116
|
171
|
171
|
83
|
83
|
123
|
123
|
180
|
220
|
|
F
|
350
|
350
|
420
|
420
|
650
|
650
|
735
|
735
|
735
|
735
|
|
WT(KG)
|
55
|
95
|
180
|
580
|
920
|
1850
|
2150
|
3820
|
5320
|
6850
|
