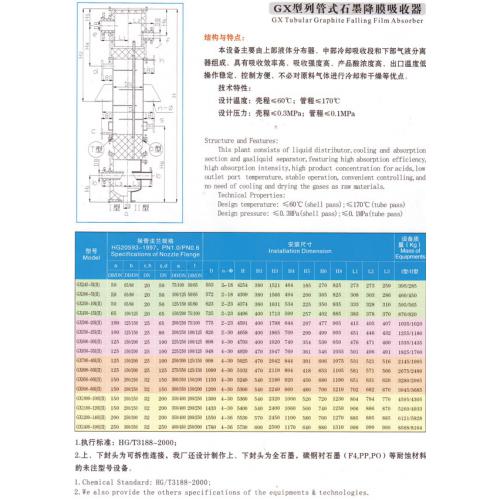

GX型列管式石墨降膜吸收器
【結構和特點】 GX型列管式石墨降膜吸收器具有吸收效率高、吸收強度高（一般可達0.8～1.2噸/單管、日）、產品酸濃度高、出酸溫度低、不需再冷卻、操作穩定、控制方便等特點。
本設備不污染產品,主要用于吸收HCl氣體生產鹽酸,亦可作其它氣體（SO2、NH3、HF、P2P5、H2S等）膜式吸收。
本設備分Ⅰ型與Ⅱ型,Ⅰ型下封頭為浸漬石墨,Ⅱ型下封頭為鋼襯膠件
【技術特性】
設計壓力：管程：＜0.1MPa 殼程：0.3MPa
設計溫度：管程：進氣溫度＜170℃ 殼程：-20℃～60℃
換熱面積：3～120m2 可根據用戶需要設、制造大型列管式降膜吸收器。
執行標準：HG/T3188-2000《管殼式石墨降墨吸收器》
【用途】本系列產品一般用作HCl、SO2、NH3、P2O5、H2S氣體的吸收。
|
型號
|
a(1型)
|
b(I型）
|
e
|
f
|
|
D1
|
n1
|
M
|
D2
|
n2
|
φ2
|
D3
|
n3
|
φ3
|
D4
|
n4
|
φ4
|
|
GX-3
|
165
|
4
|
16
|
165
|
4
|
18
|
180
|
4
|
18
|
140
|
4
|
14
|
|
GX-5
|
165
|
165
|
215
|
8
|
140
|
|
GX-10
|
165
|
165
|
240
|
165
|
|
GX-15
|
165
|
6
|
215
|
8
|
290
|
180
|
18
|
|
GX-20
|
215
|
240
|
335
|
180
|
|
GX-25
|
215
|
240
|
335
|
215
|
8
|
|
GX-30
|
215
|
8
|
240
|
385
|
12
|
23
|
215
|
|
GX-35
|
240
|
290
|
385
|
215
|
|
GX-40
|
240
|
290
|
415
|
240
|
|
GX-50
|
240
|
290
|
450
|
240
|
|
型號
|
支座安裝尺寸mm
|
|
|
D
|
n-φ
|
H
|
H2
|
H4
|
H5
|
H6
|
H7
|
H8
|
L1
|
L2
|
L3
|
|
|
|
|
GX-3
|
530
|
2-18
|
4254
|
355
|
464
|
185
|
270
|
285
|
825
|
273
|
273
|
258
|
|
|
GX-5
|
598
|
|
4309
|
365
|
494
|
200
|
305
|
295
|
825
|
308
|
303
|
286
|
|
|
GX-10
|
648
|
2-23
|
4374
|
365
|
534
|
225
|
350
|
315
|
835
|
333
|
328
|
310
|
|
|
GX-15
|
751
|
|
4496
|
375
|
599
|
257
|
402
|
345
|
885
|
383
|
378
|
376
|
|
|
GX-20
|
802
|
|
4591
|
395
|
644
|
297
|
477
|
355
|
905
|
415
|
405
|
407
|
|
|
GX-25
|
902
|
4-30
|
4658
|
395
|
709
|
299
|
499
|
400
|
905
|
451
|
446
|
432
|
|
|
GX-30
|
952
|
|
4763
|
445
|
749
|
324
|
539
|
416
|
950
|
476
|
471
|
460
|
|
|
GX-35
|
1007
|
|
4890
|
475
|
769
|
331
|
546
|
439
|
1055
|
501
|
496
|
491
|
|
|
GX-40
|
1058
|
|
4995
|
485
|
844
|
361
|
606
|
476
|
1075
|
526
|
521
|
516
|
|
|
GX-50
|
1158
|
|
5072
|
485
|
894
|
388
|
653
|
506
|
1105
|
581
|
571
|
566
|
|
|
型號
|
管口尺寸mm
|
重量kg
|
吸收能力 35%/HCl
|
|
a
|
|
b
|
|
c.h
|
d
|
e
|
f
|
s
|
I
|
II
|
噸/日
|
|
I dB
|
II DN
|
I dB
|
II DN
|
|
GX-3
|
65
|
70
|
65
|
75
|
20
|
50
|
80
|
50
|
50
|
395
|
385
|
10
|
|
GX-5
|
|
|
|
|
|
|
100
|
50
|
|
460
|
450
|
15
|
|
GX-10
|
|
|
|
|
|
|
125
|
65
|
|
595
|
565
|
25
|
|
GX-15
|
|
|
100
|
100
|
|
70
|
150
|
75
|
70
|
870
|
820
|
40
|
|
GX-20
|
100
|
100
|
125
|
125
|
25
|
|
200
|
75
|
|
1035
|
1020
|
50
|
|
GX-25
|
|
|
|
|
|
80
|
200
|
100
|
80
|
1255
|
1180
|
60
|
|
GX-30
|
|
|
|
|
|
|
225
|
100
|
|
1535
|
1435
|
70
|
|
GX-35
|
125
|
125
|
150
|
150
|
|
100
|
255
|
100
|
100
|
1825
|
1700
|
80
|
|
GX-40
|
|
|
|
|
|
|
250
|
125
|
|
2145
|
1995
|
100
|
|
GX-50
|
|
|
|
|
|
125
|
275
|
125
|
125
|
2675
|
2495
|
120
|
