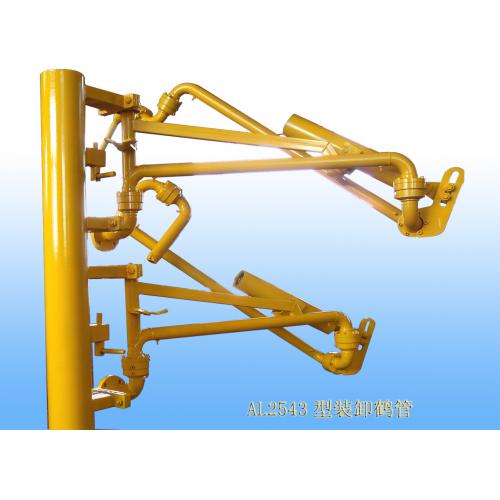

一、產品名稱：汽車液氨裝卸臂
二、規格型號：AL2543 DN50/DN25

三、設計參數：
　1、工作壓力：　0.4MPa　設計壓力：　1.6MPa；設計壓力：　2.5MPa
　2、工作溫度： -18.4℃～+33.1℃ 設計溫度：　-40℃～+100℃
　3、輸送介質：　液氨
　4、接管法蘭標準：GB9119-2009 液相：PN2.5 DN50 ;氣相：PN2.5 DN25
　5、接車形式：快裝接頭
四、產品主要材質：
管道法蘭及管件： 304；　球閥：304；　 快裝接頭：304
旋轉接頭：外圈30CrMo或45鋼，鍛件Ⅱ級，內圈304，法蘭304，
主密封圈：PTFE+碳纖維+石墨，鋼卡316L。
五、裝卸臂的主要結構：　
1、立柱：起支撐作用，承受臂展開時的翻轉力矩。
2、內臂：臂運動的基本構成部分、輸送介質。
3、外臂：臂運動的基本構成部分、輸送介質。
4、外伸臂：實現將介質送入罐車內。
5、彈簧缸平衡系統：平衡垂管、外臂重力矩，減輕外臂上、下運動阻力?！?/p>
