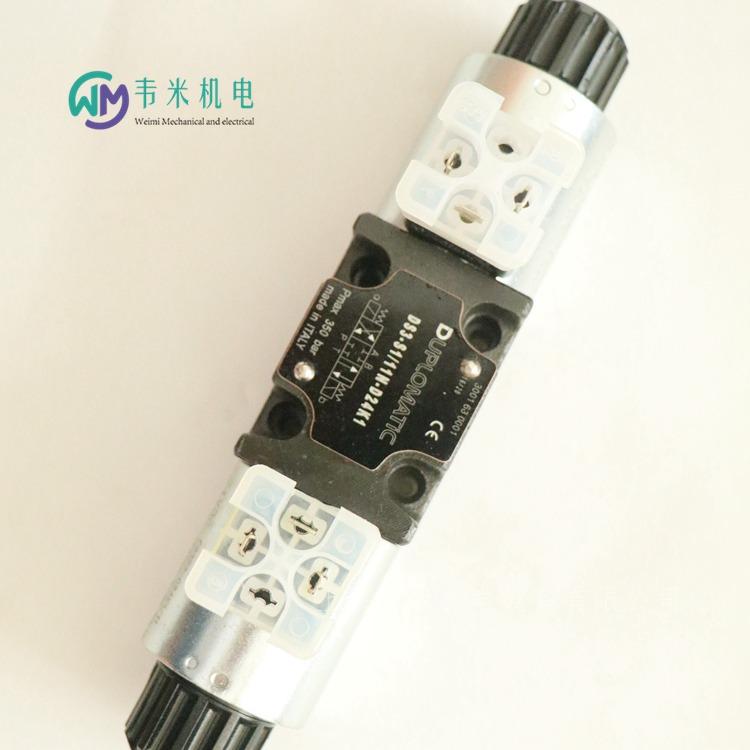

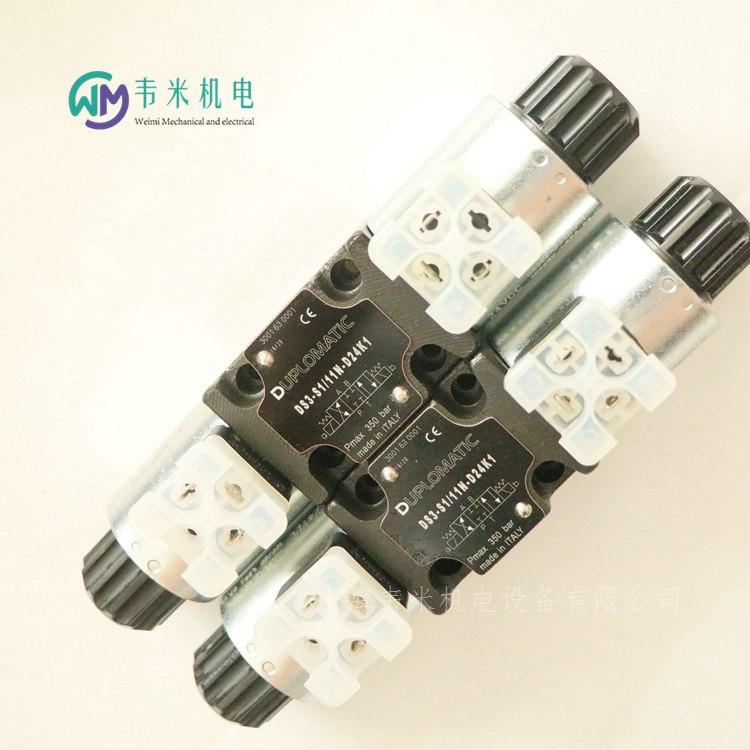

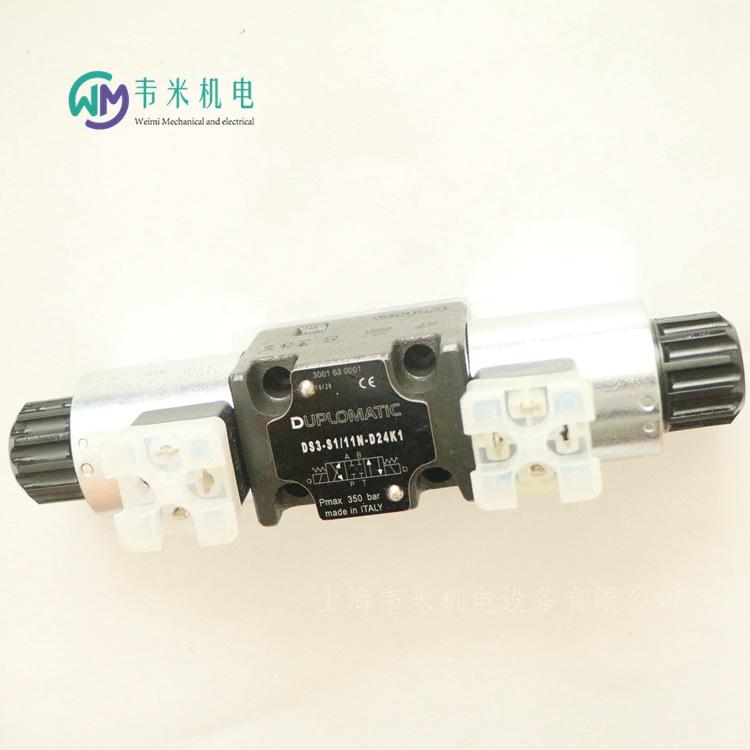

DUPLOMATIC電磁閥DS3-S1/11N-D24K1，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

意大利迪普馬DUPLOMATIC電磁閥DS3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 100 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。
該閥提供三通或四通設計，可分為2位和3位，并且具有各種可互換的閥芯。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。
DS3直流電磁鐵閥還以可提供平穩換向類型。
直流電磁鐵閥還可以提供鋅鎳鍍層，確保抗鹽霧能力達600小時。
除了標準的手動應急操作之外，還可提供手柄式、推進式、保護罩式以及機械制動式等各種形式。
工作極限
不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照 ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為 36 cSt的礦物液壓油，在溫度為50 °C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作360°旋轉，以適應可用的安裝空間。
直流電磁閥電流和功率消耗
表中列出了不同型號直流線圈的電流和功耗值。采用交流電（50或者 60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。 但需要考慮功率極限的下降。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的 值。如果平面度或者粗糙度達不到要求的***小值，則閥和安裝面之間很容易發生油液泄露。

電磁換向閥在液壓系統中的作用是用來實現液壓油路的換向、順序動作及卸荷等。由于電磁鐵的推力有限，電磁換向閥應用在流量不大的液壓系統中。
電磁換向閥是液壓控制系統和電氣控制系統之轉換元件。它由液壓機械中的按鈕開關、限位開關、行程開關、壓力繼電器等電氣元件發出信號，使電磁鐵通電吸合或斷電釋放，從而直接控制閥芯移位，來實現油流的溝通、切斷和方向變換，來操縱各執行機構的動作。推動故障檢查按鈕可使滑閥閥芯手推移動。


電磁閥產品是自控系統中不可缺少的執行器元件。由于電磁閥體積小，開關速度快，接線簡單，功耗低，性價比高，經濟實用等顯著特點而被普遍運用于自控領域的各個環節，發揮著巨大的作用。電磁閥是一-種流體控制閥，盡管其優勢眾多，但選型的準確與否直接影響到閥門本身的使用效果及系統的穩定，甚至?xí)o整個自控系統帶來嚴重后果。較機械設備上常用的氣動電磁閥及液壓電磁閥相比，管路系統中的流體電磁閥在選型上及使用上均比單一介質復雜許多。


電磁閥之所以歸劃于自動化儀表行業中的執行器部分，雖外表與其他-些手動閥相似，甚至略顯粗糙,但內部結構卻十分精細，與一般手動閥門有著本質的區別。打個簡單的比喻來說,普通手動閥的開關完全靠人工用力的大小來操作，而電磁閥則完全靠自身的功能達到控制目的，而非人力所為再者電磁閥區別于其他閥門的是因?yàn)閮?nèi)部結構不同，所以不同的工作介質不能通用一種閥門，一旦確定介質種類而選定的產品則不能與不同介質混用，否則會導致電磁閥失靈或損壞。

DUPLOMATIC電磁閥DS3-S1/11N-D24K1，意大利迪普馬電磁閥，DUPLOMATIC電磁換向閥；

意大利迪普馬DUPLOMATIC電磁閥：
DS3-S1/11N-D24K1
DS3-S2/11N-D24K1
DS3-S3/11N-D24K1
DS3-S4/11N-D24K1
DS3-S5/11N-D24K1
DS3-S6/11N-D24K1
DS3-S7/11N-D24K1
DS3-S8/11N-D24K1
DS3-S9/11N-D24K1
DS3-S10/11N-D24K1
DS3-S11/11N-D24K1
DS3-S12/11N-D24K1
DS3-S17/11N-D24K1
DS3-S18/11N-D24K1
DS3-S19/11N-D24K1
DS3-S20/11N-D24K1
DS3-S21/11N-D24K1
DS3-S22/11N-D24K1
DS3-S23/11N-D24K1
DS3-S26/11N-D24K1
DS3-S27/11N-D24K1
DS3-S28/11N-D24K1
DS3-S29/11N-D24K1
DS3-RK/11N-D24K1
DS3-RK02/11N-D24K1
DS3-RK1/11N-D24K1
DS3-1RK/11N-D24K1
DS3-SA1/11N-D24K1
DS3-SA2/11N-D24K1
DS3-SA3/11N-D24K1
DS3-SA4/11N-D24K1
DS3-RSA1/11N-D24K1
DS3-RSA2/11N-D24K1
DS3-RSA3/11N-D24K1
DS3-RSA4/11N-D24K1
DS3-TA/11N-D24K1
DS3-TA02/11N-D24K1
DS3-TA12/11N-D24K1
DS3-TA23/11N-D24K1
DS3-23TA/11N-D24K1
DS3-TA30/11N-D24K1
DS3-TA33/11N-D24K1
DS3-SB1/11N-D24K1
DS3-SB2/11N-D24K1
DS3-SB3/11N-D24K1
DS3-SB4/11N-D24K1
DS3-RSB1/11N-D24K1
DS3-RSB2/11N-D24K1
DS3-RSB3/11N-D24K1
DS3-RSB4/11N-D24K1
DS3-TB/11N-D24K1
DS3-TB02/11N-D24K1
DS3-TB12/11N-D24K1
DS3-TB23/11N-D24K1
DS3-23TB/11N-D24K1
DS3-TB30/11N-D24K1
DS3-TB33/11N-D24K1
DS3-S1/11N-A110K1
DS3-S2/11N-A110K1
DS3-S3/11N-A110K1
DS3-S4/11N-A110K1
DS3-S5/11N-A110K1
DS3-S6/11N-A110K1
DS3-S7/11N-A110K1
DS3-S8/11N-A110K1
DS3-S9/11N-A110K1
DS3-S10/11N-A110K1
DS3-S11/11N-A110K1
DS3-S12/11N-A110K1
DS3-S17/11N-A110K1
DS3-S18/11N-A110K1
DS3-S19/11N-A110K1
DS3-S20/11N-A110K1
DS3-S21/11N-A110K1
DS3-S22/11N-A110K1
DS3-S23/11N-A110K1
DS3-S26/11N-A110K1
DS3-S27/11N-A110K1
DS3-S28/11N-A110K1
DS3-S29/11N-A110K1

液壓閥是對液壓系統所需的液體壓力、流動方向、流量大小進行控制調節，以滿足執行元件克服外部載荷、改變運動方向和運動速度的要求。


液壓閥結構分類：滑閥、錐閥、球閥。
滑閥為間隙密封,閥芯與閥口存在一定的密封長度，因此滑閥運動存在一個死區。
錐閥閥芯半錐角一般為120～20°，閥口關閉時為線密封，密封性能好且動作靈敏。
球閥性能與錐閥相同。
液壓閥技能分類：壓力控制閥、流量控制閥、方向控制閥。
壓力控制閥用來控制和調節液壓系統液流壓力的閥類,如溢流閥、減壓閥、順序閥等。
流量控制閥用來控制和調節液壓系統液流流量的閥類,如節流閥、調速閥、比例流量閥等。
方向控制閥用來控制和改變液壓系統液流方向的閥類,如單向閥、液控單向閥、換向閥、液壓換向閥等。
液壓閥控制方式分類：定值/開關控制閥、比例控制閥、伺服控制閥、數字控制閥。
定值/開關控制閥被控制量為定值的閥類，包括普通控制閥、插裝閥、疊加閥。
比例控制閥被控制量與輸入信號成比例連續變化的閥類,包括普通比例閥和帶內反饋的電液比例閥。
伺服控制閥被控制量與（輸出與輸入之間的)偏差信號成比例連續變化的閥類,包括機液伺服閥和電液伺服閥。
數字控制閥用數字信息直接控制閥口的啟閉，來控制液流的壓力、流量、方向的閥類,可直接與計算機接口,不需要D/A轉換器。
液壓閥基本結構：包括閥芯、閥體和驅動閥芯在閥體內作相對運動的裝置。驅動裝置可以是手調機構，也可以是彈簧或電磁鐵，有時還作用有液壓力。
液壓閥基本工作原理：利用閥芯在閥體內作相對運動來控制閥口的通斷及閥口的大小，實現壓力、流量和方向的控制。流經閥口的流量q與閥口前后壓力差△p和閥口面積A有關,始終滿足壓力流量方程;作用在閥芯上的力是否平衡則需要具體分析。
液壓閥的基本要求：
(1）動作靈敏，使用可靠，工作時沖擊和振動要小。
(2）閥口全開時，液流壓力損失要小;閥口關閉時，密封性能要好。
(3）所控制的參數（壓力或流量）要穩定，受外界干擾時變化量要小。（對溢流閥、節流閥至關重要)
(4）結構緊湊，安裝、調整、維護、保養方便，通用性要好。
